Hva er et Slitter Blade? Hvordan velge riktig blad for skjæremaskinen din



Mange bransjer er avhengige av slissemaskiner hver dag. Enten en fabrikk kutter papir, film, folie, tape, etiketter, laminater, ikke-vevde stoffer eller gummiark, forblir én komponent kritisk for hele prosessen:skjæreblad. Uten det riktige skjærebladet sliter selv den beste maskinen med å opprettholde hastighet, nøyaktighet og kvalitet. Dårlige beslutninger om skjæring øker også nedetid, skrothastigheter og totale produksjonskostnader.





Som produsent med mer enn25 års erfaringlevererindustrielle erstatningsskjæreblader, ser vi ett vanlig problem: mange fabrikker kjenner maskinene sine godt, men de forstår ikke alltid knivene deres. Å vite hva enskjæreblader, hvordan det fungerer, og hvordan velge riktig blad gir produsentene en direkte fordel. Denne artikkelen forklarer alt på en klar, praktisk og bransjefokusert måte.-

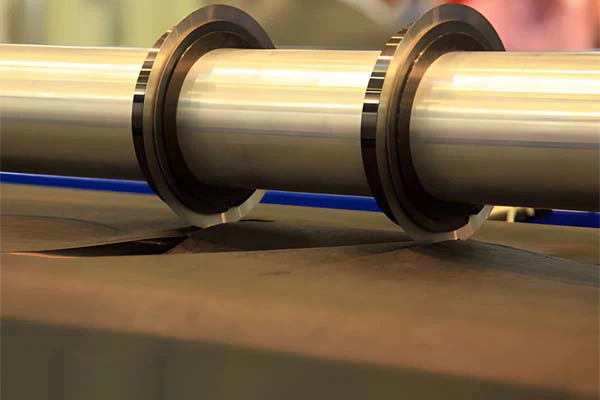

Et skjæreblad er et skjæreverktøy installert på en skjæremaskin for å dele brede materialer i smalere ruller eller ark. Den skjærer gjennom kontinuerlige materialer som papir, plastfilm, metallfolie, ikke-vevde stoffer, gummiark, tekstiler og teip.

Enkelt sagt utfører den tre oppgaver:



• Kutter materialet rent
• Holder en stabil kantkvalitet
• Støtter høy-kontinuerlig produksjon



Ulike maskiner bruker forskjellige knivblader, men prinsippet forblir det samme. Bladet må forbli skarpt, stabilt og holdbart nok til å matche produksjonshastigheten og materialtypen. En uoverensstemmelse mellom bladet og materialet fører ofte til støv, frynsete kanter, spalteavvik eller dårlig rulleutseende.







Ulike materialer krever forskjellige slissemetoder, og hver metode påvirker eggkvalitet, maskinoppsett og bladvalg. Nedenfor er en klar oversikt over de tre vanligste slisseprinsippene som brukes i moderne konverteringslinjer.



----A. Rett-knivskjæring (skjæring av flat kniv)



Rett-knivskjæring bruker et enkelt- eller dobbelt-blad montert på en holder. Kniven beveger seg vertikalt for å kutte arket eller banen i en rett linje. Denne metoden fungerer godt for:



• arkmaterialer
• bordprodukter
• applikasjoner som krever enkle langsgående eller tverrgående kutt



Den er enkel å betjene og egnet for mange generelle-kutteoppgaver.



----B. Sirkulær knivskjæring (roterende skjæring)





Sirkulære kniver er mye brukt i rull-til-produksjon. Det er to konfigurasjoner:

• Tangentiell splitting

Materialet passerer mellom et øvre og nedre sirkulært blad ved et tangentpunkt.
Fordeler:rask bladplassering og enkel justering.
Begrensning:materialet kan drive under kutting, noe som reduserer spaltenøyaktigheten.
Bruk i dag:brukes sjelden der det kreves presisjon.

• Wrap-vinkelspalting (ikke-tangensiell splitting)

Banen vikler seg rundt en del av det nedre sirkulære bladet, og det øvre bladet går i inngrep med kontrollert trykk.
Fordeler:høyere stabilitet, mindre webavvik, forbedret spaltenøyaktighet.
Begrensning:justering av det nedre bladet krever fjerning av hele akselen.
Best for:tykkere laminater, papirkvaliteter, komposittfilmer.

Sirkulær spalting gir sterk skjærekraft og egner seg godt for middels til tykke materialer.





----C.Knusing eller trykkspalting





Crush slitting bruker et roterende blad presset mot en synkronisert bunnrulle med en kontrollert viklingsvinkel.
Styrker:enkel å justere, svært allsidig, håndterer et bredt spekter av materialer.Best for:



• tynne plastfilmer
• tykkere papir
• nonwovens
• bånd
• skum- eller gummibaserte-produkter



Fordi knuseskjæring er avhengig av trykk i stedet for en saksevirkning, støtter den både tynne og tykke materialer og er fortsatt en av de vanligste metodene i konverteringsindustrien.









---- Roterende skjæreblad (sirkulære kniver)





Roterende skjæreblad er runde, kontinuerlig roterende kniver som brukes i de fleste nettbaserte skjærelinjer-. De leverer jevn skjærekraft og fungerer godt i høye hastigheter. Disse bladene er mye brukt i:









Fordi de roterer sammen med materialet, minimerer roterende blader friksjon og varmeoppbygging. Dette gjør dem ideelle for tynne materialer som krever rene kanter og stabil skjæringsnøyaktighet.



Det er derfor de fleste skøyteteknikere holder et øye med bladets tilstand. De vet: uansett hvor god resten av maskinen er, hvis bladet ikke gjør jobben sin, vil ingenting annet gjøre det.



---- Topp og bunn skjærekniver (skjæresystem)



Skjærspaltesystemet bruker en sammenkoblet struktur: atopp knivog anederste kniv. De jobber sammen som industrielle sakser. Toppbladet roterer nedover inn inedre blad for å produsere:





Skjærsliping er avgjørende når fabrikker krever presise toleranser og høy visuell kvalitet på ferdige ruller.



----Crush-Cut Blades (Score Blades)



Knus-kuttblad fungerer ved å trykke et rundt blad direkte mot en amboltrull. I stedet for å klippe, er de avhengige av press. Denne metoden passer materialer som er for myke, tykke eller elastiske for tradisjonell skjærskjæring.

Typiske bruksområder inkluderer:





----Straight Slitter Blades (Guillotine-Style Blades)



Rette skjæreblader opererer med vertikal bevegelse og skjærer over hele arkets bredde. De roterer ikke. Disse bladene brukes ofte i:



• Plate-skjæreutstyr
• Papirark
• Plastplateproduksjon
• Gummiplate og tekstilskjæring



Fabrikker bruker disse bladene når målet er plateseparasjon i stedet for rullesliping. De tilbyr også fleksibel tilpasning i lengde og kantgeometri.



----Perforeringsblader (rivelinjekuttere)





Perforeringsblader skaper kontrollerte rivelinjer. I stedet for å lage et kontinuerlig kutt, danner de et mønster av små kutt og hull. Denne bladtypen vises i:



• Emballasjefilmer
• Vev- og håndkleprodukter
• Matemballasje rive hakk
• Handleposer og søppelsekker
• Medisinsk og hygienisk emballasje



Perforeringsdesign varierer veldig. Noen krever mikro-tannformer for tynne filmer, mens andre trenger større tenner for tykkere materialer.



----Splitterblader med egendefinert profil





Enkelte bransjer er avhengige av spalteverktøy med unike geometrier, vinkler eller tannstrukturer. Egendefinerte-profilblad finnes fordi standard roterende kniver eller skjærkniver ikke kan oppfylle spesielle behandlingskrav.















Å velge riktig bladmateriale påvirker skjærekvaliteten, bladets levetid og den generelle produksjonsstabiliteten direkte. Ulike materialer yter forskjellig under ulike maskinhastigheter, filmtyper, papirkvaliteter og bestrykningslag. Å forstå disse materialforskjellene hjelper deg å velge et skjæreblad som passer til applikasjonen din i stedet for å stole på gjetting eller prøving og feiling.

Sammenligningstabellen nedenfor gir en klar, praktisk oversikt over de vanligste materialene som brukes i skjæreblader og scenariene der hver av dem fungerer best.



Materiale	Best for (industri)	Viktige fordeler	Når du skal velge
D2 / Cr12MoV	Papir, etiketter, papp, lett film	Økonomisk;stabil hardhet;lett å-slipe på nytt	Generell slite;ikke-slipende materialer
HSS (M2)	Høy-hastighetslinjer;emballasjefilmer;lim	Høyere holdbarhet; bedre varmebestandighet	Raske maskiner; belagte eller tøffere materialer
Wolframkarbid	PET, BOPP, folie, metalliserte filmer	Lengste levetid; høyeste slitestyrke	Slipende materialer; lange kjøringer; minimal nedetid
PM Steel	Etiketter;laminerte filmer;premiumemballasje	Nær-slitasjemotstand i karbid; god seighet	Trenger lang levetid, men unngå karbidsprøhet
440C rustfritt stål	Matemballasje;medisinsk;hygienemateriell	Korrosjons-bestandig;ren skjæring	Fuktige eller sanitære omgivelser















Slitterblader brukes på tvers av et bredt spekter av produksjonssektorer fordi enhver produksjonslinje som håndterer ruller, vev eller ark krever presis og konsistent slissing. Ulike bransjer bruker forskjellige materialer, maskinhastigheter og belegningsprosesser, noe som betyr at bladkravene også varierer.

Tabellen nedenfor oppsummerer de viktigste bransjene der slisseutstyr er vanlig å bruke, og fremhever sektorene som er mest på linje medSHJ KNIFE sine bladløsninger.





Slitter Blade Application
Konvertering av papir	Aluminiumsfolie og metalliserte filmer	Gummi- og skumbehandling	Komposittmaterialer	Ekstrudering av plastplater og film
Trykking og pakking	Produksjon av etiketter og tape	Tekstiler og beskyttelsesfilmer	Interiørmaterialer til biler	Medisinske og sanitære produkter
Fleksibel emballasjefilm	Ikke-vevde stoffer	Litiumbatterimaterialer	Limprodukter Industri	Kjemisk film og spesialfilmer











Å velge riktig skjæreblad er ikke bare en teknisk avgjørelse. Det påvirker produktkvaliteten, maskinens oppetid, skrothastigheten og den totale kostnaden per rull. Når ingeniører søker"Hva er et skjæreblad? Hvordan velger jeg det rette?"de ønsker faktisk en tydelig vei fraproblem → beslutning → handling.



Du kan behandle bladvalg som en enkel sjekkliste. Hvis du svarer på spørsmålene nedenfor, vet du allerede 80 % av det riktige bladet til skjæremaskinen din.









Det første spørsmålet er alltid:"Hva er det egentlig jeg skjærer?"

Grupper nettet eller arket ditt i en av disse kategoriene:



Myk / tykk / komprimerbar
Eksempler: skum, gummi, tykt nonwoven, noen tape

→ Brukknuse-kuttblader eller snittkniver. Bladet presser inn i en amboltrull og er avhengig av trykk i stedet for ren skjæring.



Tynn / Hard / Stiv
Eksempler: PET, BOPP, papir, aluminiumsfolie, laminater

→ Brukskjærskjæring (topp- og bunnkniver). Dette gir rene kanter og nøyaktig spaltebredde.



Svært slipende eller fylt
Eksempler: metalliserte filmer, slipende belegg, noen batterifilmer
→ Brukskjæreblader av wolframkarbid eller PM stål. Standard D2 slites for raskt.



Hvis anlegget ditt håndterer blandede materialer, kan du fortsatt beholde den samme skjæremetoden og bare endrebladmaterialemellom D2, HSS, PM stål og karbid.







Spør deretter:"Hvor fort går skjæremaskinen min?"



Linjer med lav til middels hastighet
Generell papirkonvertering, små etikettlinjer, enkel emballasje
→ D2 / Cr12MoV gir ofte nok liv til en fornuftig pris.



Linjer med middels til høy hastighet
Moderne filmlinjer, fleksibel emballasje,-etikettlager med høy ytelse
→ Flytt tilHSS (M2)ellerPM stålfor å håndtere den ekstra varmen og slitasjen.



Svært høy hastighet eller 24/7 produksjon
BOPP / BOPET film, aluminiumsfolie, litium batteri separatorer
→ Vurderhårdmetallskjæreblader. Forhåndskostnaden er høyere, men de forblir i maskinen mye lenger og reduserer omstillingstiden.

En god tommelfingerregel:

Når varmemerker, blå kanter eller rask sløvhet vises ved høyere hastigheter, forteller maskinen deg at bladmaterialet ikke er sterkt nok.





Ulike produkter krever ulik kantkvalitet. Før du velger et skjæreblad, avklar hva "bra" betyr for prosessen din:



Standard kant
Vev, basisemballasjefilm, mange industritape
→ D2- eller HSS-blader med standard skråvinkler oppfyller vanligvis kravene.



Veldig ren kant uten fuzz, støv eller englehår
Høy-kvalitetsutskrift, optiske filmer, batterifilmer, barriereemballasje
→ Brukskjærskjæringmedpresist slipt HSS, PM-stål eller karbid. Kombiner dette med nøyaktig oppsett og minimalt med utløp.



Kontrollert rivelinje i stedet for full kutt
Perforert emballasje, vevsperforering, enkle-rivefilmer
→ Brukperforeringsbladereller spesielle tannprofiler i stedet for standard sirkulære kniver.



Hvis nedstrømsprosessen inkludererhøy-utskrift, laminering eller forsegling, invester i høyere kantkvalitet. En renere kant reduserer ofte klager, støvrengjøring og forseglingsproblemer senere i prosessen.





For noen bransjer er spaltebredde-nøyaktighet like viktig som kantkvalitet. Spør deg selv:



• Selger du spalteruller direkte til kunder med spesifisert breddetoleranse?
• Går rullene dine senere inn i en prosess som er svært følsom for bredde (f.eks. skjæring av etikettforme-, automatisk pakking, batterivikling)?



Hvis ja, trenger du:



• Tettslipte knivblader(lavt utløp, presis OD og ID)
• Stabil topp- og bunnknivjustering
• Bunnkniver og avstandsstykker av god kvalitet



Film-, folie-, etikett- og batteriapplikasjoner krever vanligvis dette nivået av kontroll. I disse tilfellene brukerHSS-, PM-stål- eller karbidblader med høy-presisjonmed stram toleranse gir det mest stabile resultatet.





Mange kjøpere starter med bladpris. I praksis er det bedre spørsmålet:
"Hvor mye koster hver spalte oss egentlig?"

For å balansere kostnader og ytelse:



• BrukD2når du kjører standardmaterialer, bytter blader ofte og ønsker den laveste enhetsprisen.
• Flytt tilHSShvis intervallene for bladskift er for korte eller operatører klager over hyppig sliping.
• Velgekarbidnår nedetid er dyrt, eller linjen kjører slitende materialer. Ett karbidblad kan ofte erstatte flere D2-blader i løpet av levetiden.
• Velge440C rustfritt stålnår rust eller forurensning kan forårsake produktavvisning, spesielt i mat eller medisinsk emballasje.



En enkel måte å bestemme seg på: spor hvor mange ruller eller meter hvert blad kutter før det skiftes. Sammenlign deretter totalkostnad (blad + byttetid + skrap) mellom materialer. Det "billigste" bladet er ofte ikke D2, men det som levererlaveste kostnad per ferdig rull.





Før du snakker med en leverandør av skjæreblad, klargjør disse grunnleggende dataene:



• Materialtype og tykkelse
• Linjehastighetsområde
• Gjeldende slissemetode (skjæring, knusing, skåring, rett)
• Nødvendig kantkvalitet og breddetoleranse
• Kjente problemer (støv, flisdannelse, kort levetid, støy, rulledefekter)



Med denne informasjonen kan en leverandør som SHJ KNIFE raskt anbefale enspesifikt bladmateriale, hardhet og geometrifor skjæremaskinen din i stedet for å tilby et generisk "standard" blad.





Mange fabrikker behandler skjæreblader som forbruksvarer og fokuserer kun på pris. I virkeligheten er et vel-valgt skjæreblad:



• stabiliserer produktkvaliteten,
• reduserer bladskift og oppsetttid,
• beskytter maskinen din, og
• senker den totale kostnaden per rull.



Når du kombinerermaterialtype, maskinens hastighet, kantkvalitet, toleranse, ogbudsjetttil én klar avgjørelse går du fra gjetting til ingeniørkunst. Det er den virkelige hensikten med denne veiledningen og nøkkelen til å velge riktig skjæreblad for skjæremaskinen din.









Slitterbladervis tydelige advarselstegn før de svikter, og å gjenkjenne disse tegnene tidlig bidrar til å opprettholde stabil produksjon. De vanligste problemene inkluderer uklare eller grove kanter, økende støv, ujevn spaltebredde, feil på rullen og hyppige brudd på banen. Disse problemene kommer vanligvis fra bladslitasje, feil materialvalg eller dårlig bladoppsett.



Du bør vurdereskifte av bladetnår skjæremotstanden øker, trenger maskinen mer trykk for å oppnå samme kutt, spaltevalsene begynner å glide av-bredden, eller operatørene merker mer støy og vibrasjoner. Et sløvt eller slitt blad kan fortsatt kutte, men det øker lydløst skrothastigheten og bremser linjen. Skifting av bladet til rett tid gjenoppretter ikke bare kantkvaliteten, men beskytter også skjæreutstyret og reduserer uplanlagt nedetid.











Slitterbladerspiller en kritisk rolle på tvers av langt flere bransjer og applikasjoner enn vi var i stand til å dekke i én artikkel. Ulike maskiner, materialer, beleggstrukturer og produksjonshastigheter stiller unike krav til bladdesign. Dette er grunnen til at skjæreblader kommer i mange materialer, geometrier og hardhetsnivåer-og hvorfor tilpasning har blitt stadig viktigere for moderne konverteringsanlegg.



Materialene, bladtypene og bruksområdene som er delt i denne veiledningen er resultatet av mange års tett samarbeid med omformere, emballasjeprodusenter, filmprodusenter og industrielle prosesseringslinjer rundt om i verden. Vi ønsker velkommen videre diskusjon med fagfolk som ønsker å utforske spesifikke utfordringer, problemer med bladytelse eller unike skjærekrav i sitt eget produksjonsmiljø.



Hvis du for øyeblikket vurderer skjæreblader eller trenger støtte til å velge riktig materiale for applikasjonen din, ta gjerne kontakt.SHJ KNIVgir profesjonell veiledning ogpålitelig industriell erstatningsblader bygget for langsiktig-ytelse.
